Diagnostyka · Układy emisji

Sondy lambda i katalizator: objawy i diagnostyka

Krótka odpowiedź

Sonda lambda mierzy tlen w spalinach, a sterownik na jej podstawie ustala skład mieszanki; sonda za katalizatorem sprawdza, czy katalizator działa. Uszkodzona sonda daje kontrolkę silnika, wyższe spalanie i nierówną pracę, a zużyty katalizator błąd sprawności i spadek mocy. Błąd katalizatora bywa jednak skutkiem innej usterki, np. wypadania zapłonów albo nieszczelnego wydechu, dlatego najpierw czytamy sygnały sond i korekty mieszanki, a raport mówi, co naprawić.

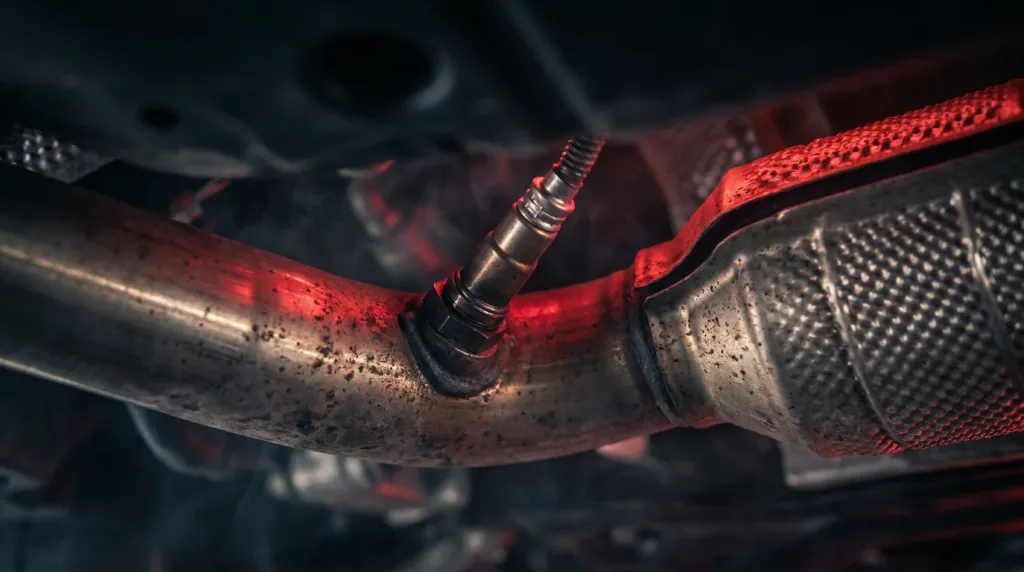

Sonda lambda wkręcona w rurę wydechową przy osłonie katalizatora

Opisujemy tu dwa elementy, które sterownik ocenia razem: sondy lambda i katalizator. Dowiesz się, po czym poznać usterkę każdego z nich i co da się sprawdzić testerem. Sondy i katalizator są jedną z części naszej diagnostyki i naprawy układów emisji.

Na tej stronie

Sonda lambda i katalizator: jak ze sobą współpracują

Sonda lambda przed katalizatorem mierzy tlen w spalinach, a sterownik na tej podstawie ustala dawkę paliwa. Sonda za katalizatorem sprawdza, czy katalizator oczyszcza spaliny.

Lambda pokazuje, czy mieszanka paliwa i powietrza jest bogata, czy uboga. Wartość 1 oznacza mieszankę, w której paliwo i tlen spalają się bez nadmiaru jednego z nich, a przy niej trójdrożny katalizator w benzynie działa najskuteczniej. Sterownik utrzymuje mieszankę wokół tej wartości, stale ją korygując.

  • Sonda przed katalizatorem (regulacyjna). W nowszych silnikach benzynowych to często sonda szerokopasmowa, która mierzy dokładną wartość lambdy. W starszych to sonda skokowa: jej napięcie przeskakuje między ok. 0,1 V przy mieszance ubogiej a ok. 0,9 V przy bogatej.
  • Sonda za katalizatorem (diagnostyczna), zwykle skokowa. Sprawny katalizator magazynuje tlen i wygładza wahania, więc jej sygnał jest spokojny. Gdy katalizator traci tę zdolność, sygnał za nim zaczyna naśladować sygnał sondy przed nim, a sterownik zapisuje błąd sprawności.
  • Grzałka sondy. Sonda mierzy poprawnie dopiero w wysokiej temperaturze, dlatego ma własną grzałkę. Jej usterka daje osobne kody, np. P0135 dla sondy przed katalizatorem i P0141 dla sondy za nim.

Sondę lambda ma też większość współczesnych diesli, ale sterownik używa jej inaczej niż w silniku benzynowym.

1 2 3 4 5

Sondy lambda i katalizator

Schemat poglądowy

  1. Silnik: Sterownik koryguje dawkę paliwa na podstawie sygnału sondy przed katalizatorem.
  2. Sonda przed katalizatorem (regulacyjna): Mierzy zawartość tlenu w spalinach, żeby sterownik utrzymał właściwy skład mieszanki.
  3. Katalizator: Przetwarza szkodliwe składniki spalin. Jego skuteczność zależy od składu mieszanki.
  4. Sonda za katalizatorem (diagnostyczna): Sprawdza, czy katalizator magazynuje tlen, czyli czy nadal działa.
  5. Sterownik silnika: Porównuje sygnały obu sond i zapisuje błąd, gdy katalizator albo sonda przestaje działać prawidłowo.

Sonda lambda: objawy usterki

Uszkodzona sonda lambda daje zwykle kontrolkę silnika, wyższe spalanie, nierówną pracę i szarpanie. Sterownik, który dostaje błędny sygnał tlenu, źle dobiera dawkę paliwa.

  • Kontrolka silnika i kody sondy albo jej grzałki. Kody z grupy P0130-P0167 dotyczą sond i ich grzałek, a P0030-P0032 i P0036-P0038 obwodów sterowania grzałkami sond w pierwszym rzędzie cylindrów.
  • Wyższe spalanie. Sonda, która pokazuje mieszankę uboższą niż w rzeczywistości, każe sterownikowi dolewać paliwa.
  • Nierówna praca, szarpanie, dławienie przy przyspieszaniu. Sterownik przestaje trafiać w skład mieszanki.
  • Zapach spalin i czarny osad na końcówce wydechu. To oznaki zbyt bogatej mieszanki, a taka mieszanka obciąża też katalizator.
  • Brak objawów poza powolnym wzrostem spalania. Starzejąca się sonda reaguje coraz wolniej, często bez zapisanego błędu.

Uszkodzony katalizator: objawy

Najczęstszy objaw to kontrolka z kodem sprawności katalizatora, np. P0420. Zapchany lub przetopiony wkład daje spadek mocy, a pęknięty grzechotanie spod auta.

  • Błąd sprawności. P0420 to standardowy kod OBD: sprawność katalizatora w pierwszym rzędzie cylindrów poniżej progu. W silnikach widlastych drugi rząd ma kod P0430.
  • Spadek mocy i ospałe przyspieszanie. Zapchany wkład stawia opór spalinom, silnik gorzej się „wydycha” i szybciej się nagrzewa.
  • Grzechotanie z okolic katalizatora. Pęknięty wkład ceramiczny albo luźna osłona termiczna.
  • Nietypowy zapach spalin, zwykle przy zbyt bogatej mieszance.

Katalizator często jest skutkiem, nie przyczyną

Katalizator rzadko psuje się sam z siebie. Najczęściej niszczy go inna usterka, a wymiana katalizatora bez jej usunięcia może nie pomóc.

PrzyczynaCo dzieje się z katalizatorem
Wypadanie zapłonówniespalone paliwo dopala się w katalizatorze, przegrzewa go i może stopić wkład
Zbyt bogata mieszankanadmiar paliwa podnosi temperaturę katalizatora i zostawia osady
Spalanie oleju, wyciek płynu chłodzącegoosady zatruwają powierzchnię roboczą wkładu
Nieszczelny wydech przed sondązassane powietrze fałszuje odczyt, sterownik widzi mieszankę uboższą, niż jest w rzeczywistości
Uszkodzona sonda za katalizatorembłąd sprawności przy sprawnym katalizatorze

Mechanik proponuje nowy katalizator, a Ty nie wiesz, czy to on zawinił?

Diagnostyka sond lambda i katalizatora u Ciebie

Odczytujemy błędy, sygnały obu sond i korekty mieszanki na rozgrzanym silniku. Trwa to zwykle 45-⁠60 minut, a raport mówi, czy winna jest sonda, katalizator, czy inna usterka.

  1. Odczyt błędów, w tym sprawności katalizatora i grzałek sond, razem z warunkami, w jakich się pojawiły.
  2. Sygnały sond na biegu jałowym i na podwyższonych obrotach: czy sonda przed katalizatorem szybko reaguje na zmianę mieszanki i czy sygnał za katalizatorem jest spokojny. Sondę szerokopasmową oceniamy po wartości lambdy, którą podaje sterownik, a nie po samym napięciu.
  3. Korekty mieszanki w benzynie, krótko- i długoterminowe. Dodatnia korekta oznacza, że sterownik dolewa paliwa, bo widzi mieszankę ubogą, np. przez nieszczelny dolot albo słaby przepływomierz. Ujemna, że paliwo ujmuje. Przyjmuje się, że trwała korekta długoterminowa rzędu 10% i więcej to sygnał do szukania przyczyny.
  4. Liczniki wypadania zapłonów dla każdego cylindra, jeśli sterownik je udostępnia.
  5. Raport z zaleceniami: co wymienić, co naprawić najpierw i co sprawdzić po naprawie.

Silnik musi być rozgrzany do temperatury pracy, bo dopiero wtedy sondy i katalizator pracują tak, jak ocenia je sterownik.

Czego tester nie pokaże

Tester nie zastępuje analizatora spalin. Oceniamy sygnały sond, korekty i błędy, a nie mierzymy składu spalin na rurze wydechowej. Jeśli potrzebny jest pomiar CO czy węglowodorów, zrobi go warsztat z analizatorem spalin.

Logi z jazdy przy trudniejszych przypadkach

Część usterek, np. leniwa sonda albo wypadanie zapłonów pod obciążeniem, widać dopiero w jeździe. Wtedy polecamy logi z jazdy z raportem PDF, w których zapisujemy sygnały sond, korekty i zapłony przy różnych obrotach.

Wykresy parametrów silnika zapisanych podczas jazdy testowej

Naprawa albo wymiana: co dalej po diagnostyce

Raport ustala kolejność: najpierw przyczyna, potem ewentualna wymiana katalizatora. Części wymienia mechanik, a po naprawie możesz zamówić diagnostykę kontrolną, podczas której sprawdzimy sygnały sond i skasujemy błędy.

Wynik diagnostykiCo zwykle zalecamyKto wykonuje
Uszkodzona sonda lub jej grzałkawymiana sondymechanik
Nieszczelny wydech przed sondąnaprawa wydechu, potem ponowna ocena sondmechanik
Wypadanie zapłonów, wtryskiwacze, lewe powietrzenaprawa przyczyny: świece, cewki, wtryskiwacze, dolotmechanik
Spalanie olejudiagnoza silnika, zanim cokolwiek wymienisz w wydechumechanik
Katalizator zużyty po usunięciu przyczynwymiana katalizatoramechanik
Po naprawiekasowanie błędów i kontrola sygnałów sondmechanik z testerem albo my

Po wymianie katalizatora albo sondy sterownik potrzebuje kilku cykli jazdy, żeby znowu ocenić sprawność układu. Kontrolę po naprawie najlepiej zrobić, gdy tester pokaże, że sterownik zakończył ten test.

Katalizator a tuning i pops & bangs

Wyższa temperatura spalin i paliwo dopalające się w wydechu po zdjęciu nogi z gazu zwiększają obciążenie cieplne katalizatora i ryzyko jego uszkodzenia. Dlatego pops & bangs robimy tylko przy sprawnym katalizatorze, zalecamy tryb na przycisk i przypominamy o normach hałasu (art. 66 ust. 1 pkt 2 Prawa o ruchu drogowym).

W benzynie turbo po tuningu sprawdzamy w logu temperatury, korekty zapłonu i lambdę pod pełnym obciążeniem, żeby nie przegrzewać katalizatora. Część nowszych silników benzynowych ma też filtr cząstek stałych, opisany w artykule filtr GPF w benzynie.

Ile kosztuje diagnostyka sond lambda i katalizatora

Diagnostyka sond lambda i katalizatora z dojazdem kosztuje od 149 zł brutto. W tej kwocie sprawdzamy też przy jednej wizycie pozostałe układy emisji, w dieslu m.in. DPF i EGR.

Z dojazdem · do 50 km w cenie

Sondy lambda i katalizator: diagnostyka

od  149  zł

Cena końcowa (zwolnienie z VAT)

45-60 min.

W cenie

  • Dojazd do 50 km

  • Odczyt błędów i sygnałów sond lambda

  • Raport z zaleceniami

  • Dojazd powyżej 50 km: koszt dojazdu wyceniamy indywidualnie i podajemy przed umówieniem wizyty.

Z dojazdem · do 50 km w cenie

Diagnostyka z datalogami z jazdy i raportem

od  249  zł

Cena końcowa (zwolnienie z VAT)

1-1,5 h.

W cenie

  • Dojazd do 50 km

  • Diagnostyka komputerowa

  • Logi z jazdy pod obciążeniem

  • Raport PDF z wykresami i zaleceniami

  • Dojazd powyżej 50 km: koszt dojazdu wyceniamy indywidualnie i podajemy przed umówieniem wizyty.

Z dojazdem · do 50 km w cenie

Pakiet Diagnoza DPF i EGR

Diagnostyka wszystkich układów emisji, logi z jazdy pod obciążeniem, wymuszona regeneracja DPF testerem (jeśli stan filtra na to pozwala) i raport z planem naprawy.

Skład pakietu: Diagnostyka wszystkich układów emisji (DPF, EGR, AdBlue i SCR, klapy wirowe, sondy lambda), datalogi z jazdy, wymuszona regeneracja DPF, raport PDF z planem naprawy.

od  349  zł

Cena końcowa (zwolnienie z VAT)

Przykład, każde auto z DPF: bez pakietu 498 zł, w pakiecie od 349 zł.

W cenie

  • Dojazd do 50 km

  • Odczyt błędów ze wszystkich sterowników

  • Parametry pracy silnika i stan układów emisji

  • Raport z zaleceniami

W cenie jest dojazd do 50 km, odczyt błędów i sygnałów sond oraz raport z zaleceniami. Pakiet Diagnoza DPF i EGR od 349 zł ma sens w dieslu z filtrem DPF. Gdy kontrolka może mieć wiele przyczyn, wybierz diagnostykę komputerową wszystkich sterowników. Sondę albo katalizator wskazujemy w raporcie jako zalecenie, a koszt części i pracy poda Twój mechanik.

Katalizator a przepisy

Katalizator i sondy lambda należą do wyposażenia, które ogranicza emisję spalin, a auto bez ich sprawnego działania nie spełnia wymagań art. 66 Prawa o ruchu drogowym. Na badaniu technicznym diagnosta mierzy analizatorem skład spalin auta z silnikiem benzynowym i sprawdza kontrolkę silnika. Szczegóły: przepisy o układach oczyszczania spalin.

Pytania o sondy lambda i katalizator

Jakie są objawy uszkodzonej sondy lambda?
Najczęściej kontrolka silnika, wyższe spalanie, nierówna praca na biegu jałowym i słabsza reakcja na gaz. Sonda, która podaje błędny sygnał, sprawia, że sterownik dolewa za dużo albo za mało paliwa. Przy starzejącej się sondzie sterownik często nie zapisuje żadnego błędu: sonda reaguje coraz wolniej, a spalanie rośnie stopniowo. Dlatego oprócz kodów sprawdzamy, jak szybko sonda odpowiada na zmianę mieszanki.
Jakie są objawy uszkodzonego katalizatora?
Kontrolka silnika z kodem sprawności katalizatora, np. P0420, spadek mocy i ospałe przyspieszanie przy zapchanym wkładzie, grzechotanie spod auta przy pękniętym wkładzie ceramicznym albo nietypowy zapach spalin. Katalizator z błędem sprawności może też nie dawać żadnych objawów w jeździe. Zanim uznasz, że trzeba go wymienić, sprawdź, czy błędu nie wywołuje sonda, wypadanie zapłonów albo nieszczelny wydech.
Co oznacza błąd sprawności katalizatora P0420?
Że sterownik ocenił sprawność katalizatora w pierwszym rzędzie cylindrów jako niższą od progu. Ocenia ją, porównując sygnały sond przed katalizatorem i za nim. Ten sam kod daje jednak zużyty katalizator, uszkodzona sonda za nim albo nieszczelność wydechu, dlatego sam kod nie wystarczy do decyzji o wymianie.
Czy wymiana katalizatora zawsze usuwa błąd sprawności?
Nie. Jeśli katalizator uszkodziło wypadanie zapłonów, zbyt bogata mieszanka albo spalanie oleju, nowy katalizator po pewnym czasie może zniszczyć się tak samo. Jeśli błąd daje sonda za katalizatorem albo nieszczelny wydech, wymiana katalizatora nic nie zmieni. Przed zakupem katalizatora warto sprawdzić sygnały sond, korekty mieszanki i liczniki wypadania zapłonów, co robimy w ramach diagnostyki.
Ile kosztuje diagnostyka sondy lambda i katalizatora?
Sprawdzenie sond i katalizatora kosztuje od 149 zł brutto, z dojazdem wliczonym do 50 km. W tej cenie odczytujemy błędy, sygnały sond i korekty mieszanki, a przy tej samej wizycie sprawdzamy też pozostałe układy emisji. Nową sondę lub katalizator wycenia Twój mechanik, a raport mówi, czy są w ogóle potrzebne.
Czy z uszkodzoną sondą lambda można jeździć?
Przez krótki czas tak, ale nie odkładaj naprawy. Sterownik bez wiarygodnego sygnału przechodzi na sterowanie awaryjne, więc auto zwykle pali więcej i pracuje gorzej. Przy zbyt bogatej mieszance cierpi katalizator, który z czasem może się przegrzać i zapchać, a wtedy naprawa robi się znacznie droższa niż sama sonda. Jeśli kontrolka silnika miga, ogranicz jazdę do minimum, bo to zwykle oznacza wypadanie zapłonów.
Czy diesel też ma sondę lambda?
Tak, większość współczesnych diesli ma szerokopasmową sondę lambda. Diesel pracuje z nadmiarem powietrza, więc sonda nie służy tam do utrzymywania mieszanki stechiometrycznej. Sterownik korzysta z niej m.in. do sterowania EGR i doładowaniem, ograniczania dymienia pod pełnym obciążeniem i korygowania dawki paliwa. Uszkodzona sonda w dieslu daje więc błędy, dymienie albo tryb awaryjny, a nie typowy błąd sprawności katalizatora.
